Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F

>

Motorun Konum Bilgisini Kontrolcüye Aktaran Sensör Kartı

>

Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F, elektrikli scooterların fırçasız teker motorlarında rotor konumunun algılanmasına yardımcı olan motor içi yedek parçadır. Kavisli PCB yapısı üzerinde 3 adet 41F Hall sensörü bulunan üründe, motor tesisatına bağlantı sağlamak amacıyla 5 adet kablo bağlantı noktası yer almaktadır. Sensör sayısı ile kablo bağlantı noktası sayısı birbirinden farklıdır

kart üzerinde 3 sensör bulunmasına rağmen elektriksel bağlantı için toplam 5 kablo noktası kullanılmaktadır.

>

Fırçasız elektrikli scooter motorlarında Hall sensörleri, rotor üzerindeki mıknatısların konumunu algılayarak kontrolcüye düzenli sinyaller gönderir. Kontrolcü, aldığı bu sinyaller doğrultusunda motor fazlarını doğru sırada çalıştırır. Hall sensörü grubunda meydana gelen bir arıza

motorun kalkış sırasında titremesine, düzensiz dönmesine, zorlanmasına, sesli çalışmasına veya hiç hareket etmemesine neden olabilir.

>

Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F, mevcut motorun sensör kartı fiziksel ve elektriksel olarak uyumlu olduğunda arızalı Hall sensörü grubunun yenilenmesi için kullanılabilir. Ürün, sensörlerin tek tek değiştirilmesi yerine üç sensörün aynı PCB üzerinde hazır biçimde bulunmasını sağlayarak daha düzenli bir montaj yapısı sunar.

>

3 Adet 41F Sensör ve 5 Kablo Bağlantı Noktası

>

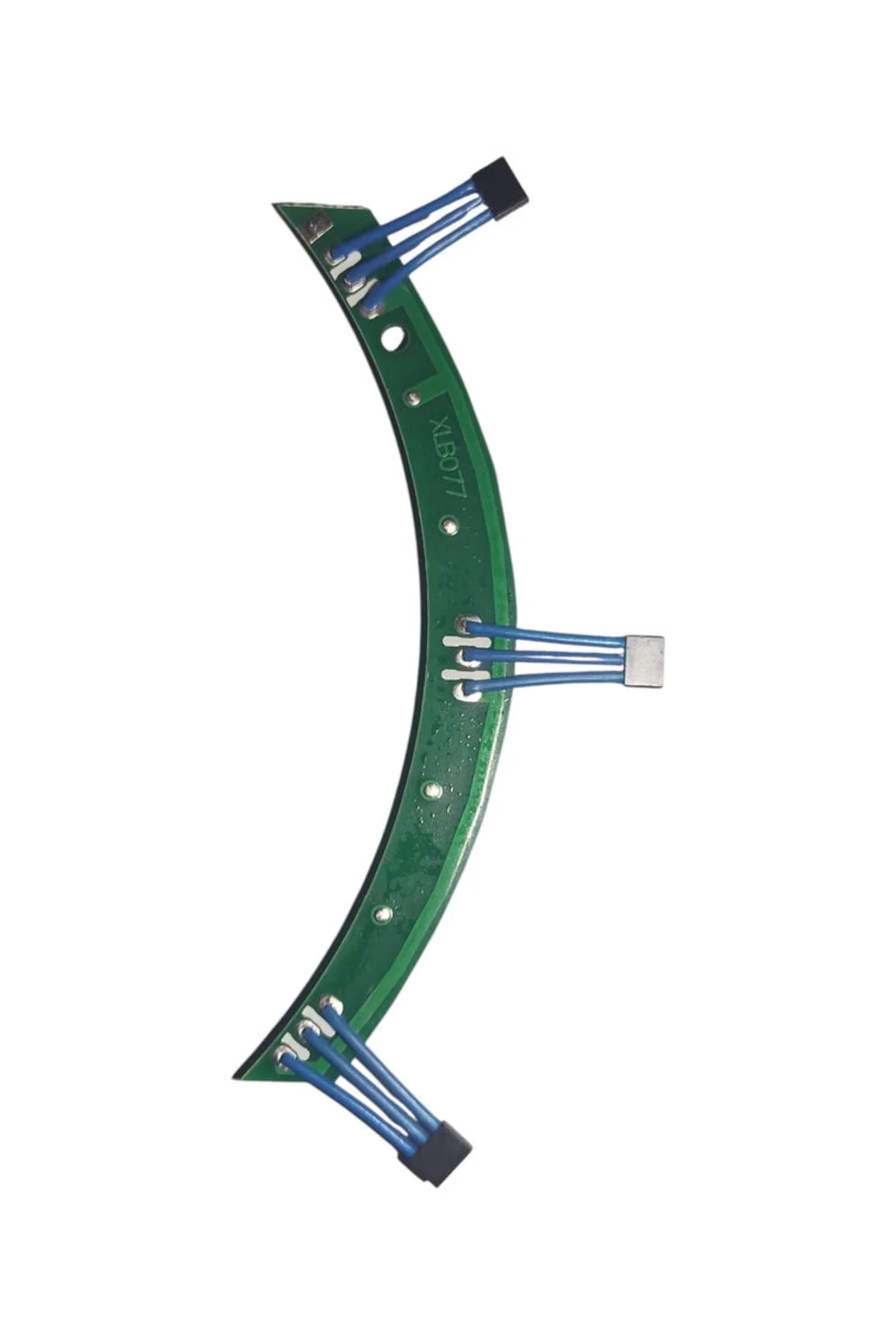

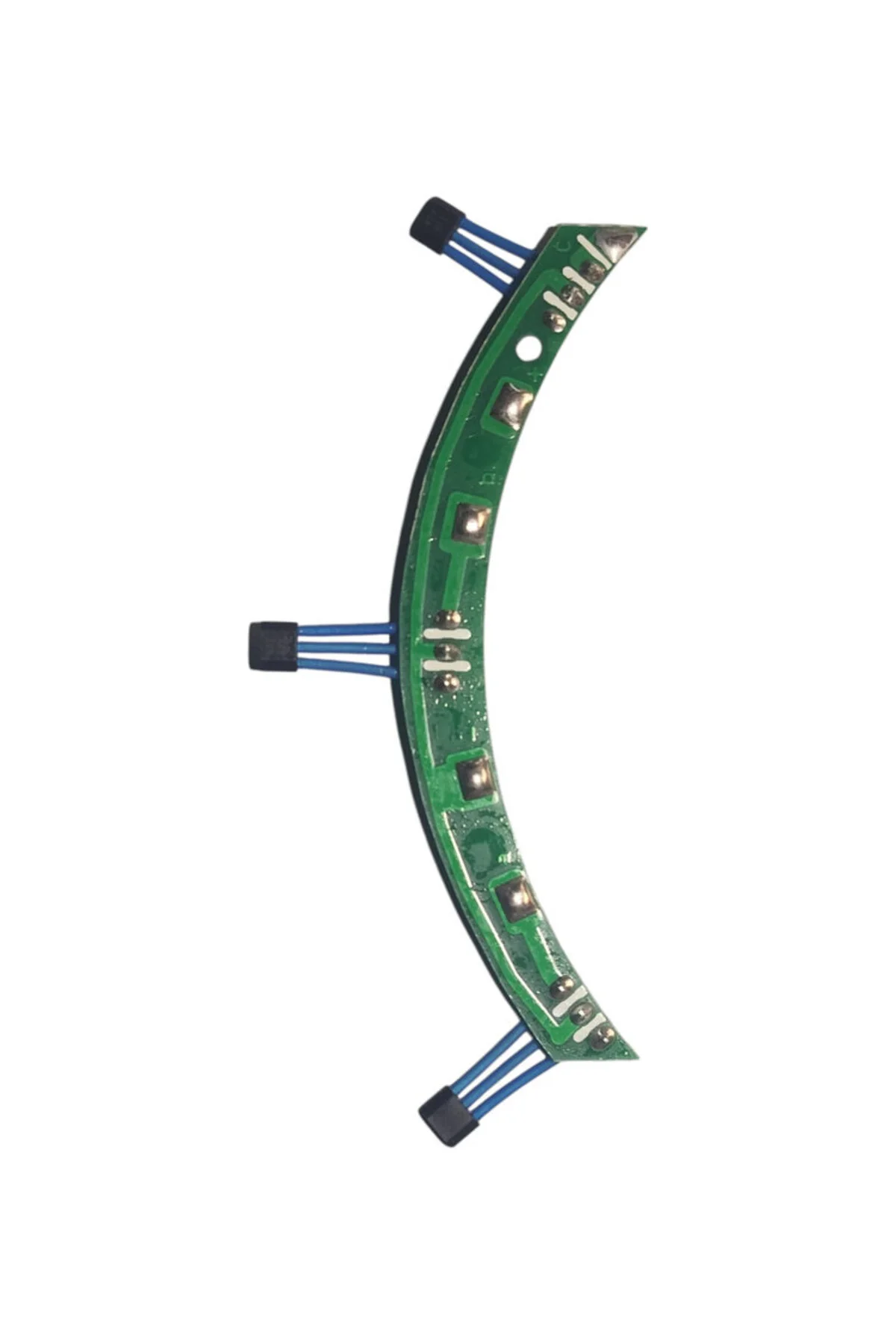

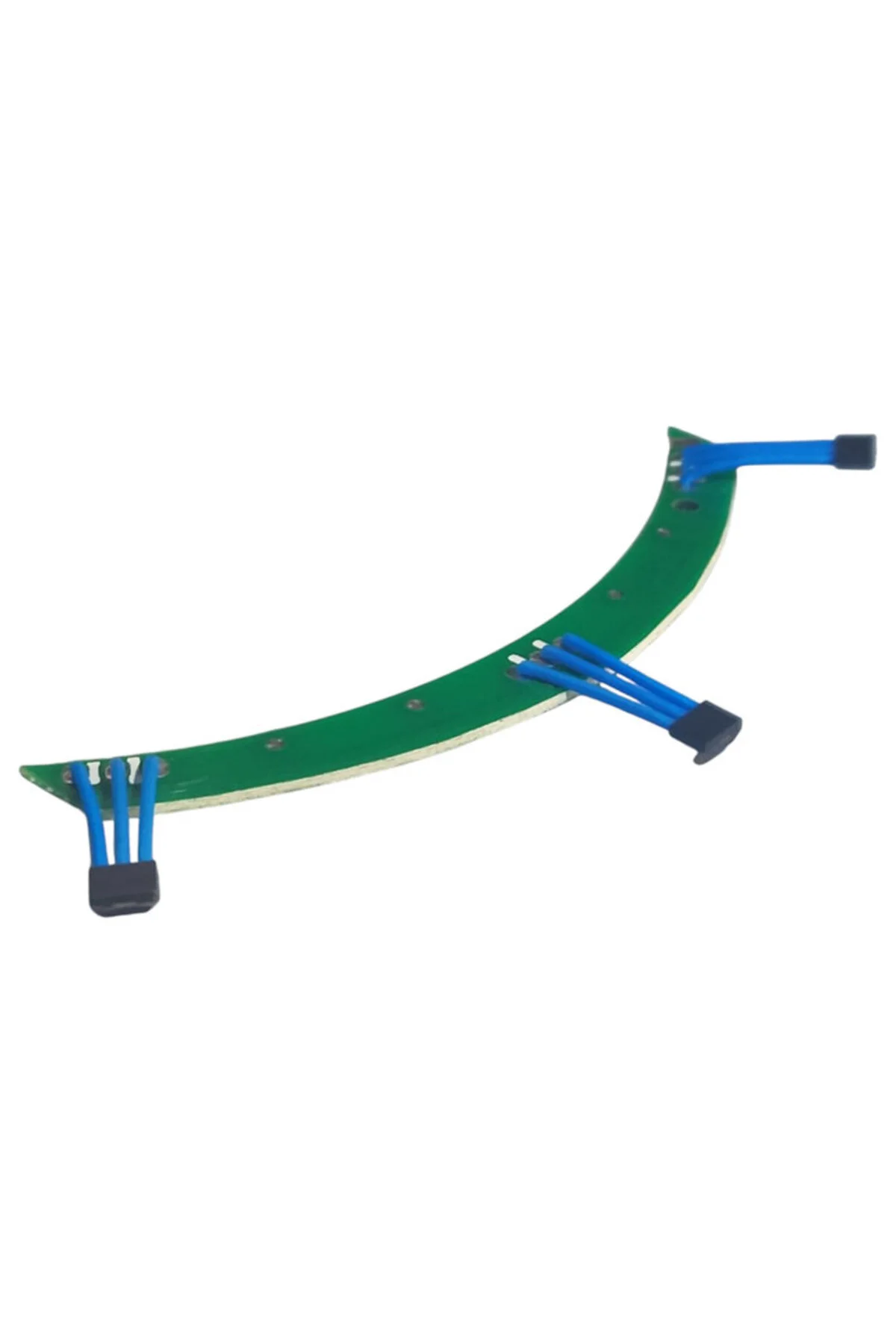

Ürün üzerinde belirli aralıklarla konumlandırılmış 3 adet 41F Hall sensörü bulunmaktadır. Bu sensörler, motor içerisinde rotor mıknatıslarının hareketini takip ederek gerekli konum sinyallerinin oluşturulmasına yardımcı olur. PCB üzerinde ayrıca motor kablo tesisatının bağlanabilmesi için toplam 5 adet kablo lehimleme ve bağlantı noktası mevcuttur.

>

Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F üzerindeki bağlantılar montaj sırasında mevcut motorun kablo sıralamasına göre yapılmalıdır. Kablo renkleri her motor veya üretici için aynı olmayabileceğinden yalnızca renklere bakılarak bağlantı yapılması önerilmez. Eski sensör kartındaki bağlantı sıralaması söküm öncesinde not edilmeli veya ölçüm cihazıyla bağlantı hatları belirlenmelidir.

>

Yanlış bağlantı yapılması sensörlerin doğru sinyal üretmemesine, motorun düzensiz çalışmasına veya elektrikli parçaların zarar görmesine neden olabilir. Bu nedenle bağlantı ve lehimleme işlemlerinin elektrikli scooter motorları konusunda deneyimli kişiler tarafından yapılması tavsiye edilir.

>

350W ve 500W Motorlarla Kullanım

>

Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F, 41F sensör kartı yapısını kullanan 350W ve 500W elektrikli scooter motorlarında kullanılmak üzere tasarlanmıştır. Xiaomi tipi motor yapısına sahip farklı marka ve model scooter motorlarında da kullanılabilir. Ancak motor gücünün 350W veya 500W olması tek başına kesin uyumluluk sağlamaz.

>

Satın alma öncesinde eski kart ile yeni ürünün ölçüleri, kavis yönü, sensör aralıkları, sensörlerin montaj yönü ve 5 kablo bağlantı noktasının yerleşimi karşılaştırılmalıdır. Motor içerisinde farklı ölçüde veya farklı sensör diziliminde bir PCB bulunuyorsa ürün doğrudan uyum sağlamayabilir.

>

Kavisli ve Kompakt PCB Tasarımı

>

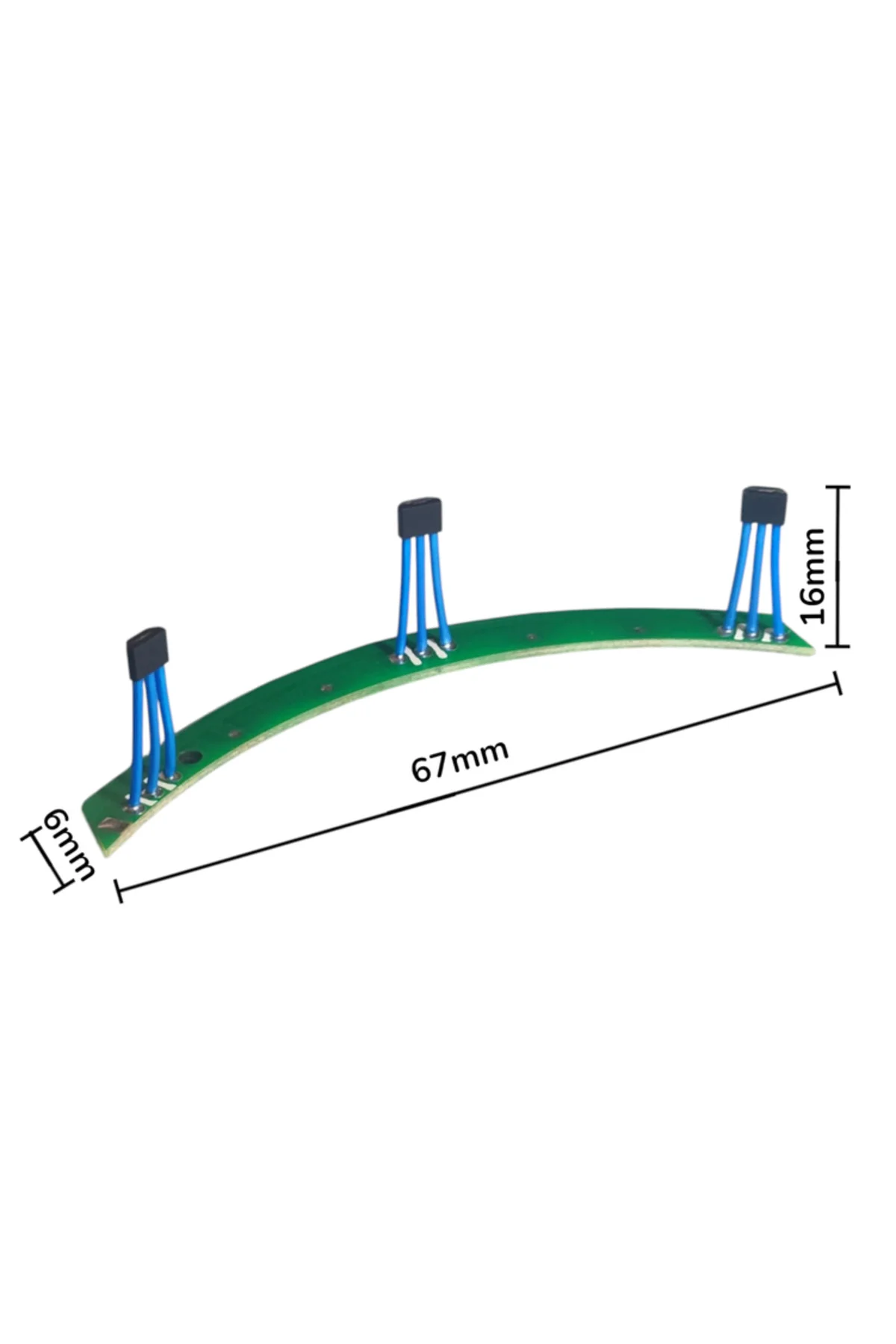

Kartın kavisli yapısı, uyumlu teker motorlarının iç gövdesindeki sensör yerleşim alanına göre hazırlanmıştır. Ürün yaklaşık 67 mm uzunluğa, 6 mm PCB genişliğine ve sensörlerle birlikte yaklaşık 16 mm yüksekliğe sahiptir. Kompakt ölçüleri sayesinde motor içerisindeki sınırlı alana yerleştirilebilir.

>

Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F monte edilirken sensörlerin rotor mıknatıslarına temas etmemesi, PCB’nin motor içerisinde sağlam biçimde sabitlenmesi ve bağlantı kablolarının hareketli parçalardan uzak tutulması gerekir. Lehim noktaları uygun şekilde yalıtılmalı ve motor kapağı kapatılmadan önce bağlantılar kontrol edilmelidir.

>

Motorun Kararlı Çalışmasını Destekler

>

Doğru bağlantı ve montaj yapıldığında Hall sensörü kartı, rotor konum bilgisinin kontrolcüye düzenli şekilde aktarılmasına yardımcı olur. Böylece motor fazlarının uygun sırada devreye alınması, daha düzenli kalkış ve kararlı motor çalışması desteklenir.

>

Hall sensörü arızasına benzeyen sorunlar her zaman yalnızca sensör kartından kaynaklanmayabilir. Motor faz kabloları, ana motor kablosu, kontrolcü, bağlantı soketleri ve motor sargıları da kontrol edilmelidir. Kart değişiminden önce arıza tespitinin ölçüm cihazıyla yapılması önerilir.

>

Teknik Özellikler

>

>
• Ürün adı: Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F



>
• Ürün tipi: Motor Hall sensörü PCB kartı



>
• Hall sensörü modeli: 41F



>
• Hall sensörü sayısı: 3 adet



>
• Kablo bağlantı noktası: 5 adet



>
• Bağlantı tipi: Kablo lehimleme noktaları



>
• Uyumlu motor gücü: Fiziksel ve elektriksel yapısı uygun 350W ve 500W motorlar



>
• Kullanım alanı: Fırçasız elektrikli scooter teker motorları



>
• PCB formu: Kavisli



>
• Uzunluk: Yaklaşık 67 mm



>
• PCB genişliği: Yaklaşık 6 mm



>
• Sensörlerle birlikte yükseklik: Yaklaşık 16 mm



>
• Montaj yeri: Elektrikli scooter motorunun iç bölümü



>
• Montaj yöntemi: Lehimleme ve sabitleme



>

>

Uyumluluk Kontrolü

>

Sipariş öncesinde mevcut Hall sensörü kartının ölçüleri, sensör yönleri, PCB kavisi ve 5 kablo bağlantı noktası ürün görselleriyle karşılaştırılmalıdır. Bağlantı sıralaması eski kart üzerinden kontrol edilmeden montaj yapılmamalıdır.

>

Paket İçeriği

>

>
• 1 adet Elektrikli Scooter Xiaomi Motor Hall Sensörü PCB Kartı 41F



>

>

Kurulum ve Kullanım Uyarısı

>

Ürünün 5 kablo bağlantı noktası mevcut motor tesisatına doğru sırayla lehimlenmeli, montaj ve yalıtım işlemleri teknik bilgiye sahip kişiler tarafından gerçekleştirilmelidir.

>

>
